热电制冷系统：紧凑型半导体制冷系统指南

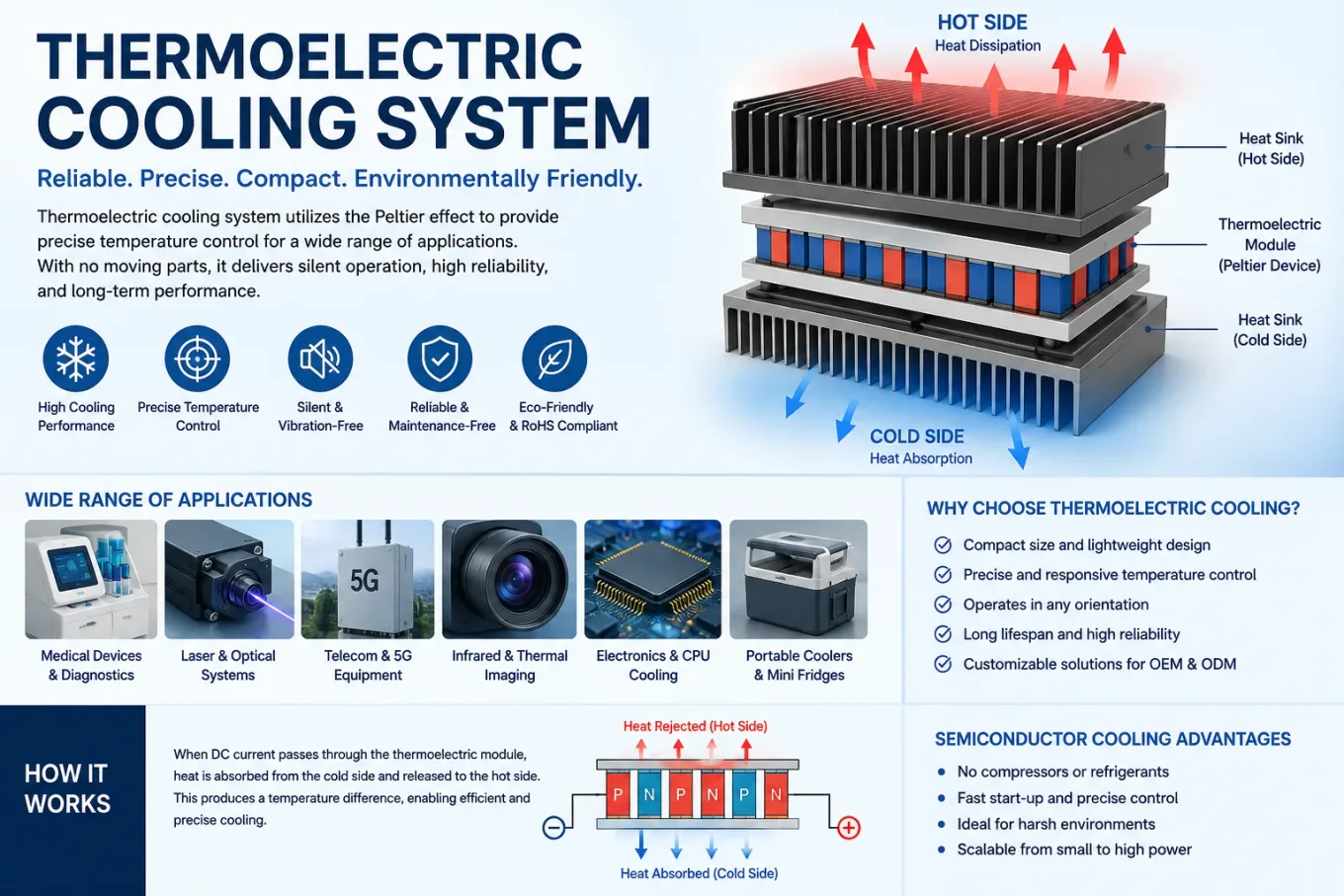

热电制冷系统是基于帕尔帖效应的制冷与温控组件。热电模组内部有多对半导体电偶臂，电气上串联、热学上并联。

通入直流电后，模组冷端吸热，热端放热。通过调节电流方向和强度，系统可以实现制冷、加热或双向温度调节。

在实际 OEM 设备中，仅有制冷片并不够。完整半导体制冷系统还必须有效排出热端热量、把目标负载热量传递到冷端、防止凝露，并实现稳定温控。

热电制冷通过半导体结搬运热量。电子和空穴穿过不同半导体材料时会携带热能，一侧因吸热而变冷，另一侧因放热而变热。

热端必须持续散热。如果热端热量堆积，冷端温度会升高，整个热电温控系统的制冷能力会下降。

关键设计指标包括制冷量、Delta T 温差、性能系数 COP、热端热阻，以及在环境和负载变化下保持设定温度的控制精度。

热电换热器负责从模组热端排出热量，可以包含铝或铜散热器、鳍片组、风扇、热管、液冷板或定制风道。

它需要同时排出冷端泵来的热量和模组消耗电功率产生的热量。例如设备需要移走 40 W 热量，模组消耗 60 W 电功率，则热端可能需要排出约 100 W 热量。

对 OEM 设备来说，热电换热器通常需要定制，因为标准散热器不一定匹配外壳、风道、噪声限制或安装位置。

热电制冷系统并不是要替代所有压缩机制冷。对于大制冷量和连续大热负载，压缩机系统通常效率更高。

当产品需要紧凑尺寸、低振动、无制冷剂、结构清洁、快速响应和小空间精密控制时，热电制冷通常更有优势。

因此，半导体制冷适合医疗设备、分析系统、光学模组、美容设备、嵌入式电子和其他精密产品。

完整系统通常包括一个或多个热电模组、冷端板或冷块、热端热电换热器、温度传感器、控制器、电源驱动、保温材料和机械外壳。

冷端接口可以是铝板、铜块、液冷板、冷指、医疗接触板或定制加工零件。良好表面接触、合适导热界面材料和均匀压力非常重要。

控制器通常采用闭环方式工作。传感器测量实际温度，控制器与目标设定值比较，再通过 PID、恒流、PWM 或双向驱动调节模组电流。

半导体制冷给工程师很高的设计自由度。同一核心技术可以用于风冷、液冷、直接接触冷却、局部点冷却和精密温控。

主要优势包括体积紧凑、设定温度控制精准、响应快、无制冷剂、低振动、结构形态灵活，并可通过反向电流实现制冷或加热。

当冷却系统必须集成到有限内部空间，并靠近热源或温度敏感元件时，这些优势尤其明显。

医疗激光、医美激光和 IPL 设备可用热电制冷控制激光二极管、光学组件、手柄和患者接触冷却面，低振动和精准控温非常有价值。

实验室仪器和分析设备可用热电温控管理样品、传感器、光学部件、试剂、检测腔、紧凑分析仪、PCR 相关模块和成像系统。

工业电子、相机、传感器、光学模组、电池系统、密封箱体和嵌入式控制产品，也可在不使用大型压缩机的情况下实现局部温度稳定。

选择合适的热电制冷系统，需要先明确真实热负载、目标温度、最高环境温度、可用空间、电源条件、噪声限制、安装方式和可靠性目标。

工程师应确认需要移走多少瓦热量、冷端是否会低于露点、设备能提供的电压电流，以及应用是简单制冷还是精密闭环温控。

OEM 项目应尽早回答这些问题，让定制半导体制冷系统围绕产品本身设计，而不是让产品被迫适配标准模组。

当冷端低于空气露点时会产生凝露。良好设计可能包括密封、三防漆、排水、保温棉、隔汽层、湿度监测和软件温度限制。

风冷热电系统结构简单、紧凑且成本较低，适合中等制冷量并允许外壳通风的产品。

液冷热电系统使用冷板、水泵、散热器、管路和冷却液，更适合高效搬运热量或把热量转移到远端散热器。定制 OEM 系统中也常见混合结构。

专业开发流程包括需求分析、热仿真、概念设计、样机制作、性能测试、优化和量产准备。

常见错误包括只看最大温差选型、热端散热器过小、忽略接触热阻、安装压力不均、缺少凝露保护，以及只在轻松环境温度下测试。

OEM 设备应选择能设计完整热电制冷系统的供应商，而不仅是销售 Peltier 模组。供应商应具备换热器设计、控制电子、传感器线束、测试、制造工艺控制和定制能力。
